串口调试

SecureCRT串口工具

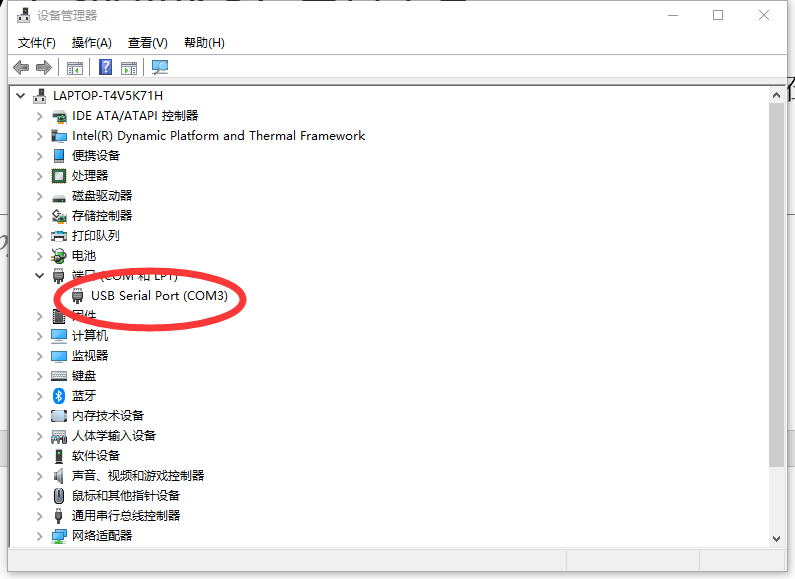

将RK3399Pro TB-96AI开发板的Debug口(microUSB口)连接到主机端的USB口,打开设备管理器获取USB Serial Port的端口号,如下图所示:

_images/pc_comx.png

注意:如果设备管理器里面显示驱动异常信息,请选择更新驱动信息即可。

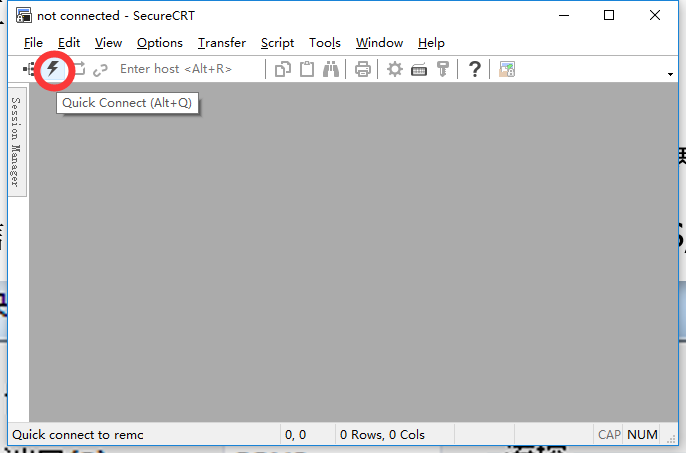

打开串口工具“SecureCRT”,点击“快速连接”按钮。

_images/securecrt_createconnect.png

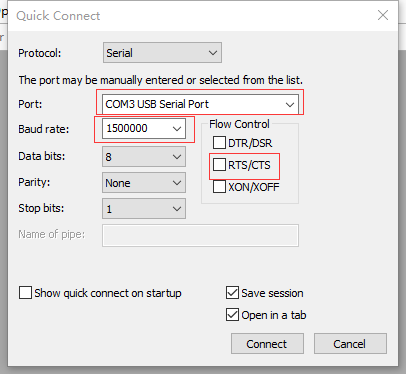

配置串口信息,端口选择连接开发板的端口号,设置波特率为1500000,不勾选流控RTS/CTS,如下图所示:

_images/securecrt_config.png

点击连接,就可以正常查看系统调试信息和输入用户命令。

Minicom串口工具

1、将RK3399Pro TB-96AI开发板的Debug口连接到主机端的USB口。

2、以root权限打开minicom: sudo minicom -s。

3、打开Minicom菜单:输入CTRL-A + z。

4、进入Minicom配置界面:输入“O”选择“Configure Minicom”。

5、进入串口设置:选择“Serial port setup”。

6、设置串口设备:输入“A”,写入“/dev/ttyUSB0”,按回车确定。

7、禁止流控:输入“F”,按回车确定。

8、设置波特率:输入“E”,再输入“A”直到显示“Current 1500000 8N1”,然后回车确定。

9、保存设置:选择“Save setup as dfl”。

10、退出设置:选择“Exit”。
