PCI-E驱动开发¶
概述
TB-96AI开发板上支持GEN2，4lane的标准PCIE接口。
设备树
1 2 3 4 5 6 7 8 | &pcie0 {
ep-gpios = <&gpio0 12 GPIO_ACTIVE_HIGH>;
num-lines = <4>;
max-link-speed = <2>;
pinctrl-names = "default";
pinctrl-0 = <&pcie_clkreqn_cpm &pcie_ep>;
status = "okay";
};
|
ep-gpios：PERST；
num-lines：支持的lane数量，最大支持4lanes；
max-link-speed：支持的速率，1：GEN1，2：GEN2
配置驱动（以rtl8169为例）：

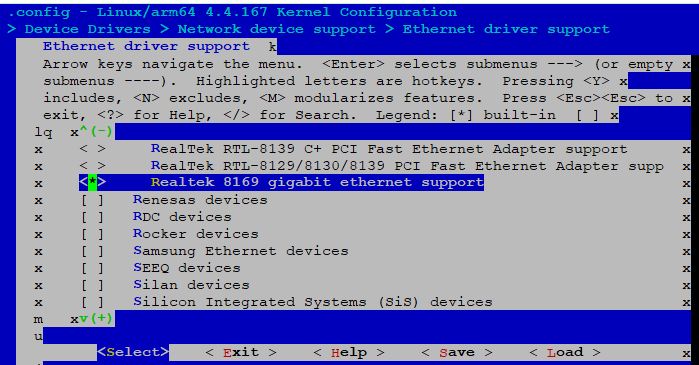

在menuconfig选择插入PCIE的设备驱动：
lspci可以看到系统检测到的pcie设备：

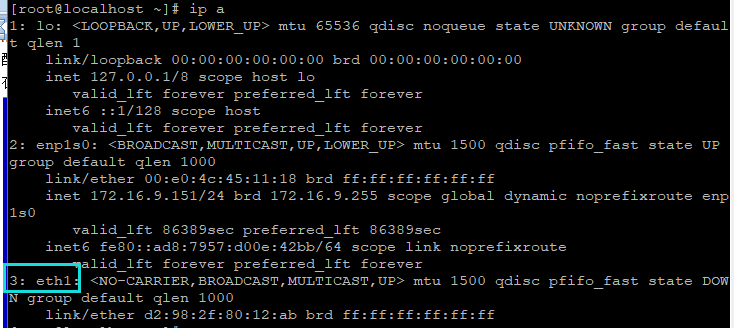

查看网口设备:
